OPĆI POSTUPAK SPAJANJA ELEKTROAKUSTIČKIH

UREĐAJA I ZAŠTITA OD PRENAPONA (TREĆI DIO)

Spajanje ekrana signalnih kablova

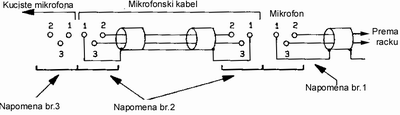

Kako bi se na minimum smanjile mogućnosti pojave brujanja i šuma, oklope signalnih kablova ne spaja se na oba kraja, osim kablova za mikrofone. Na nekoliko slijedećih nacrta prikazane su neke moguće situacije.

Napomene:

oklop kabela priključen je samo na pin 1. Nije dozvoljeno spajanje pin 1. ili oklopa s montažnom kutijom

Kućišta priključaka ne smiju se spajati na pin 1. ili oklop. Ako se to napravi može doći do opasnosti pri radu i poništavanja tehnički ispravnog uzemljenja sustava.

Kućište mikrofona je uobičajeno unutar kućišta spojeno na pin 1. Ako korisnik mikrofona može dotaknuti uzemljenu točku sustava, metalne kanalice za polaganje instalcijskih kablova itd., potrebno je u energetskom ormaru predvidjeti FIDO sklopku.

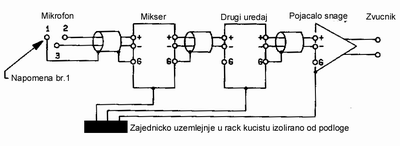

Napomene:

oklop kabela priključen je samo na pin 1. Nije dozvoljeno spajanje pin 1. ili oklopa s montažnom kutijom

Oklop se spaja samo na jednom kraju - obično izvoru signala

svako kućište uzemljuje se na zaštitni kontakt mrežnog priključka s 3 žice ili posebnim kratkospojnikom na zajednički spoj masa unutar ormara.

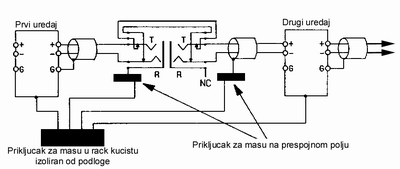

Povezivanje dvaju uređaja preko prespojnog polja

Napomene:

Oklop se spaja samo na jednu stranu, uobičajeno na strani izvora signala

Svako kućište se spaja na izolirani sustav uzemljenja sa trožilnim mrežnim kabelom sa zaštitnim kontaktom ili sa kratkospojnikom prema zajedničkoj masi u ormaru s uređajima

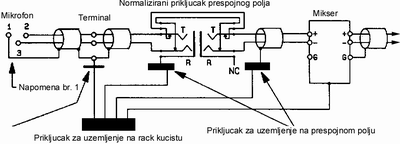

Povezivanje mikrofona preko prespojnog polja

Napomene:

1. Oklop kabela priključen je samo na pin 1. Nije dozvoljeno spajanje pin 1. ili oklopa s montažnom kutijom

2. Oklop se spaja samo na jednom kraju - obično izvoru signala

3. Svako kućište uzemljuje se na zaštitni kontakt mrežnog priključka s 3 žice ili posebnim kratkospojnikom na zajednički spoj masa unutar ormara.

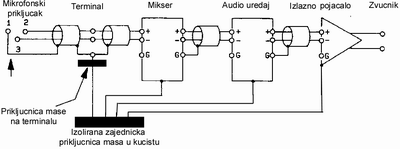

Povezivanje mikrofona preko miksera

Napomena:

1. Oklop kabela priključen je samo na pin 1. Nije dozvoljeno spajanje pin 1. ili oklopa s montažnom kutijom

2. Oklop se spaja samo na jednom kraju - obično izvoru signala

3. Svako kućište uzemljuje se na zaštitni kontakt mrežnog priključka s 3 žice ili posebnim kratkospojnikom na zajednički spoj masa unutar ormara.

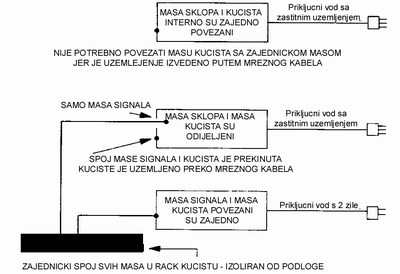

Uzemljenje kućišta elektroničkih uređaja

Razni proizvođači na razne načine uzemljuju kućišta uređaja. Ako se uređaj na mrežu priključuje s 3-žilnim kabelom s utičnicom sa zaštitnim kontaktom (šuko), zemlja se priključuje direktno na kućište i na masu elektroničkog uređaja. U tom slučaju između uređaja i metalnog ormara s uređajima nije poseban poseban kratkospojni kabel na masu. Međutim u takvom slučaju proizvođač unutar uređaja može predvidjeti kratkospojnik mase signala sa uzemljenjem - tzv. GROUND LIFT. Uobičajeno je prekinuti tu vezu i putem posebnog kratkospojnika spojiti zajedničku masu ormara s masom signala. U trećem slučaju elektroakustički uređaj ima samo dvožilni spoj na mrežu te je obvezno povezati kućište uređaja s masom ormara.

Pridržavanjem navedenih pravila instalacija elektroakustičkog sustava bit će izvedena pravilno, a vrlo je vjerojatno kako neće nastati nikakve čujne smetnje pri radu.

Završetak članka
